ST-EQC-系列综合控制仪

  • 产品描述

产品概述:

        智能电能质量治理综合控制仪(5寸触摸屏款)是本公司在原先智能无功补偿控制器基础上研制的新一代产品,采用金属外壳和可视化的用户界面,确保了用户安装调试的简捷方便,以及良好的互换性。

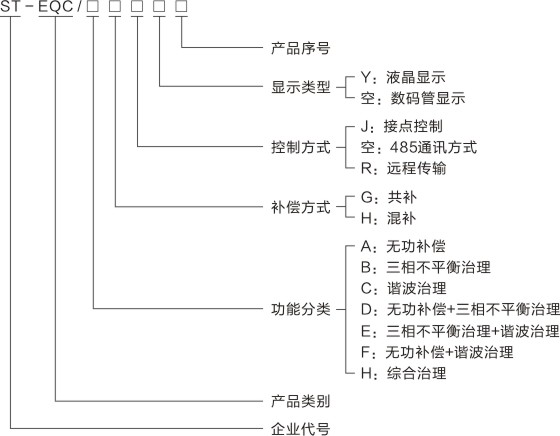

型号说明:



功能特点:

    参数设置功能:

        1)过压值、欠压值、欠流值、总谐波含量等保护定值的设置。
        2)延时时间、投入、切除门限等投切限值的设置。
        3)取样电流互感器变比的设置;
        4)工作模式的设置。

    测量功能:

        1)取样互感器极性自动判别,接入时无需考虑极性要求。
        2)配电三相电压、电流、功率因数、有功功率、无功功率以及谐波总量的实时值。

    控制功能:

        1)自动、手动控制电容器的投切。自动控制时,根据受控物理量进行循环投切。
        2)采用RS485通信控制方式,最多可同时控制32台共补电容器。
        3)另外可通过第二路485通讯控制SVG(APF),实现SVG+(APF+)智能电容的组合控制。

    保护功能:

        配电系统过电压保护、过电压闭锁、欠电压保护、欠流保护、缺相保护、电压谐波保护。

    产品功能:

        1)电容器投运、退运状态信号显示,电容器类型信号显示,电容器故障信号显示。
        2)SVG(APF)运行状态显示,SVG(APF)通讯状态显示。
        3)配电参数越限信号(过压、欠压、欠流、谐波保护等)显示。
        4)控制仪本身故障显示。



使用环境:

●海拔高度:≤3000m
●湿度:≤90%(20℃)
●环境温度:-20℃-60℃
●大气压力:79.5-106.5kpa
●无易燃易爆的介质存在,无导电尘埃及腐蚀性气体存在。



技术参数:

●额定电压:交流50Hz,380V±20%
●电流取样:≤5A
●额定频率:50Hz±5%
●工作方式:自动循环投切或手动运行
●连接智能电容器数量:分补≤10台,共补≤20台
●连接SVG装置台数:1台
●显示:分辨率800*480,TFT触摸液晶屏显示。
●净重:约1.1Kg



安装与接线:

    安装:

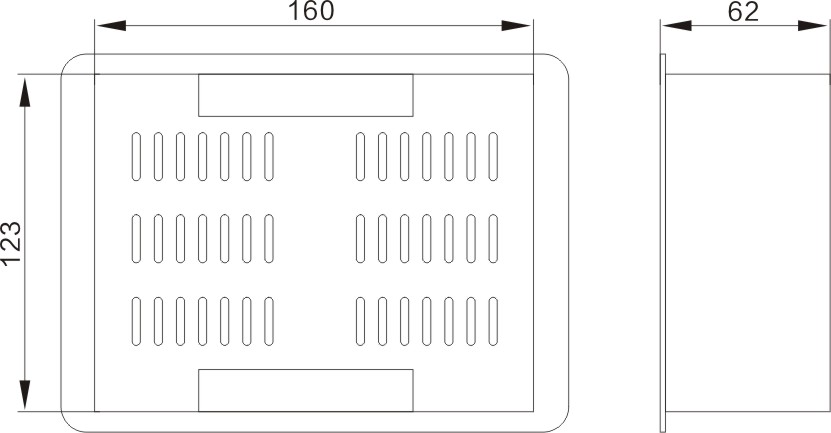

        在屏柜上开长164*高125mm的长方孔,将本产品从屏前推入长方孔内,把配给的紧固件插入安装槽中,上紧插件即可固定在屏上。控制仪外形尺寸图如下:



    电气接线:

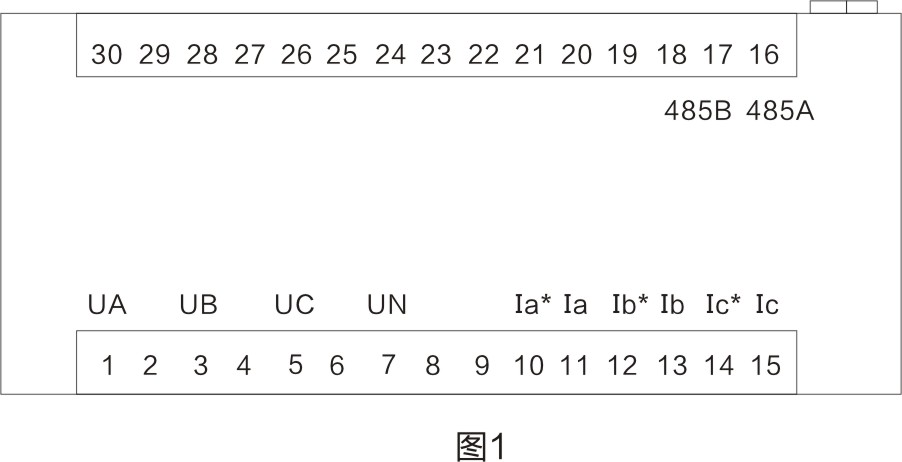

        控制仪接线端子排列如下图1所示。图中,UA、UB、UC、UN为A、B、C、N三相四线AC 380V电源接口;Ia*、Ia、Ib*、Ib、Ic*、Ic为网侧一次CT取样电流接口;485A、485B为SVG设备通讯联机接口;数据线接口为网侧二次CT取样电流接口和智能电容器通讯联机接口。
