ST-SVG-低压静止无功发生器

ST-SVG-低压静止无功发生器

  • 产品描述

产品概述:

目前在实际应用中,传统无功补偿采用的是慢速开关器材对电容器分组投切的方式,存在极差,补偿精度差,响应速度慢。ST-SVG采用的是由高速开关器件产生补偿电流的方式,不存在补偿精度的问题,而且响应速度快。
ST-SVG系列低压静止无功发生器通过外部互感器CT,实时检测电网电流或者负载电流,控制器通过快速傅里叶变换提取出负载的基波电流、各次谐波电流,通过dq旋转坐标得到有功、无功、负序等数据,然后通过IGBT功率变换器产生与补偿目标(谐波、无功、不平衡)大小相等相位相反的补偿电流注入电网,实现对电网侧的电能质量改善功能。

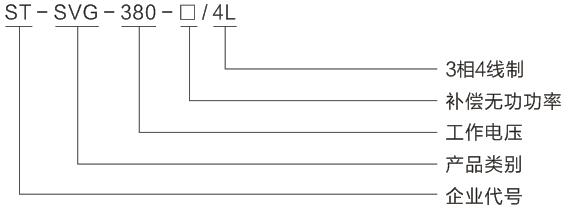

型号说明:

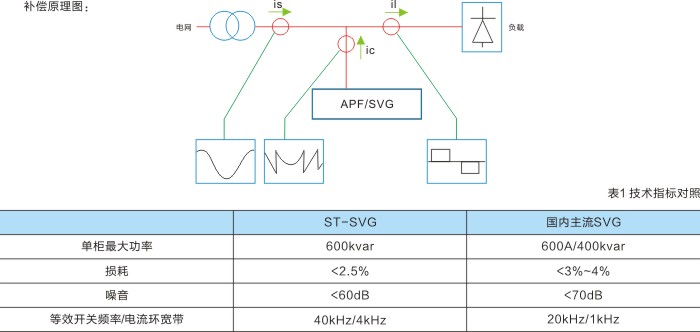

ST-SVG工作原理:

        ST-SVG通过外部互感器CT,实时检测电网电流或者负载电流,控制器通过快速傅里叶变换提取出负载的基波电流、各次谐波电流,通过dq旋转坐标得到有功、无功、负序等数据,然后通过IGBT功率变换器产生与补偿目标(谐波、无功、不平衡)大小相等相位相反的补偿电流注入电网,实现对电网侧的电能质量改善功能。

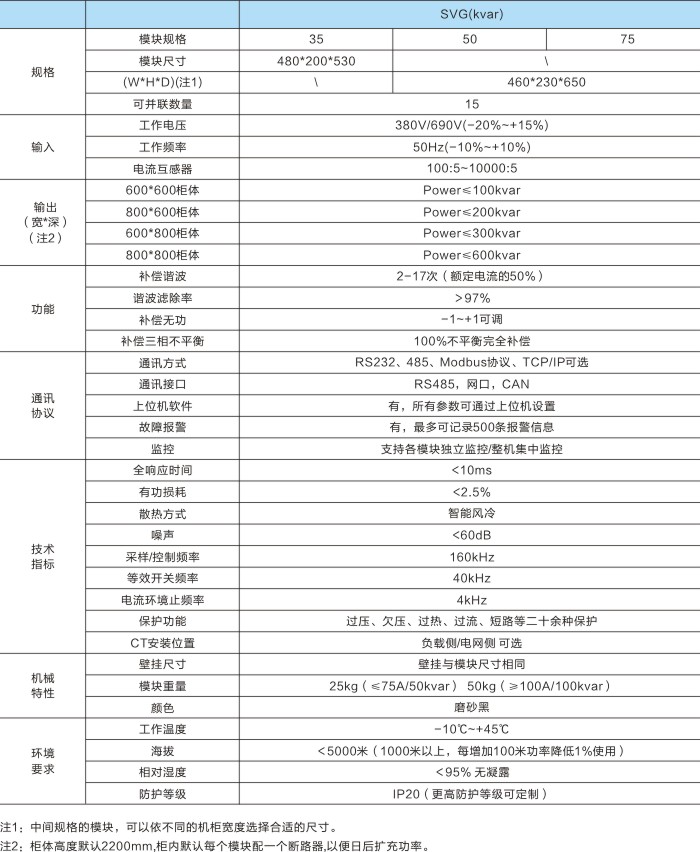

性能指标:

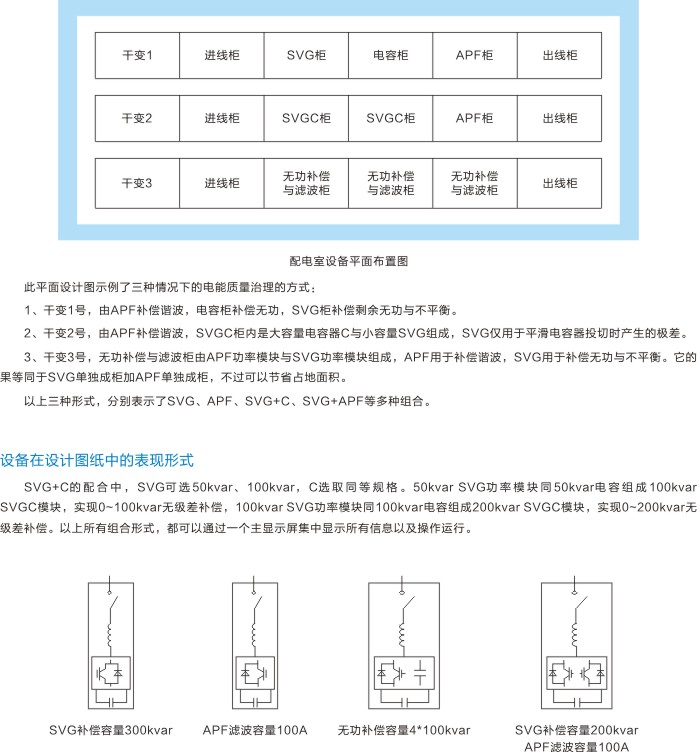

设计院上图:
